AG09 SISTEMAS COMUNITARIOS DE INFILTRACIÓN
Incorporar en los espacios comunitarios elementos de retención e infiltración del agua de lluvia
Objetivo
Incorporar tanto en los procesos de creación de nuevos conjuntos residenciales cómo en los de remodelación de barrios y del espacio público o comunitario, superficies y elementos capaces de retener e infiltrar el agua de lluvia al terreno.
¿Por qué?
Para mitigar desde los procesos de creación o remodelación urbana los efectos del cambio climático, moderando la subida de la temperatura del planeta y el despilfarro de recursos energéticos e hídricos. Aportan los siguientes beneficios:
• Mejorar el confort ambiental, regulando la temperatura y la humedad ambiente. Reducción del efecto isla de calor debido a la evaporación del agua acumulada en el subsuelo.
• Reducir las inundaciones debidas a lluvias torrenciales.
• Reducir volúmenes de escorrentía y caudales punta que acaban llegando a la red de colectores y a la estación depuradora para evitar la sobrecarga de la infraestructura de saneamiento.
•Integrar el tratamiento de las aguas de lluvia en el paisaje urbano.
•Proteger la calidad del agua, reduciendo los efectos de la contaminación difusa.
•Mejorar la salud de la vegetación urbana
•Generan beneficios sociales al crear espacios de reunión y ocio atractivos.
¿Cómo?
Se trata de transformar la recogida de pluviales actual, que busca la rápida evacuación de la escorrentías urbanas mediante un sistema de superficies impermeable e imbornales conectados a las alcantarillas, por un sistema que retenga e infiltre el agua de las escorrentías urbanas mediante una batería de elementos basados en la naturaleza que al trabajar conjuntamente consigan infiltrar volúmenes importantes de agua al subsuelo.
Además de los elementos y técnicas desarrolladas en AG06, existen otras dos estructuras que debido a sus mayores dimensiones son idóneas para espacios comunitarios de zonas residenciales, polígonos industriales o tecnológicos, zonas educativas o sanitarias, complejos de ocio y turismo, parques y zonas verdes, etc.:

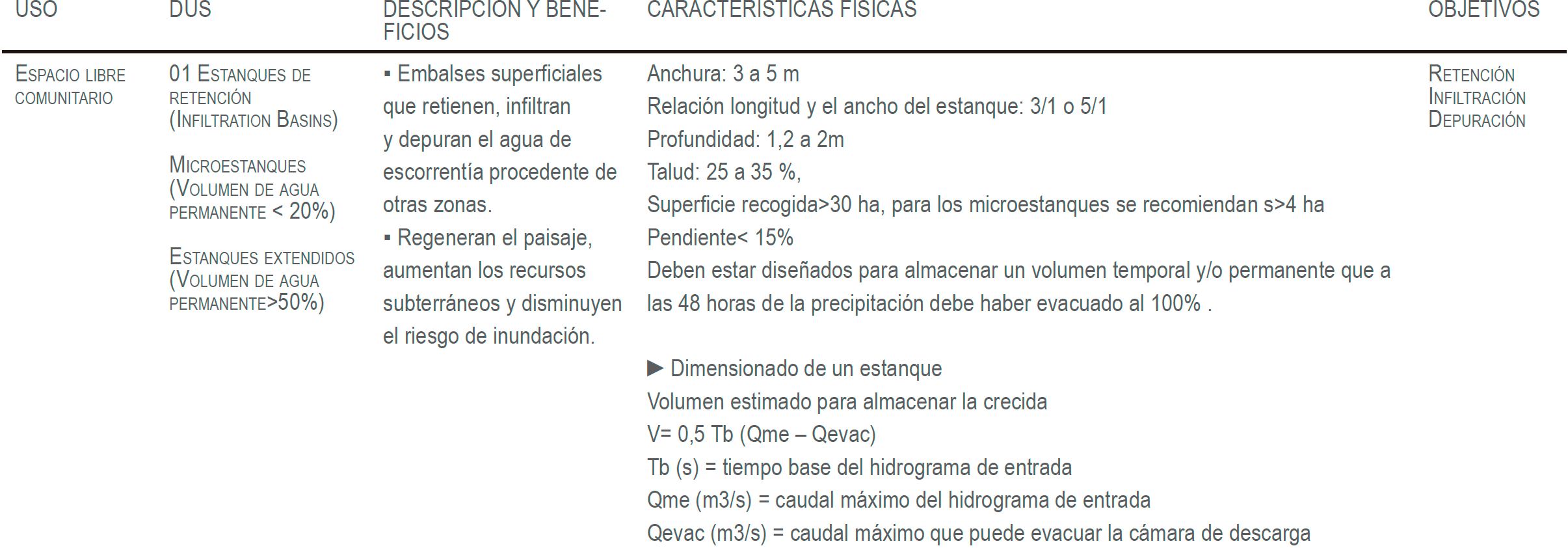

01 ESTANQUES DE RETENCIÓN
Zona de retención y almacenamiento de agua para su infiltración, formado por lagunas artificiales con lámina permanente de agua y vegetación tanto aérea como acuática.

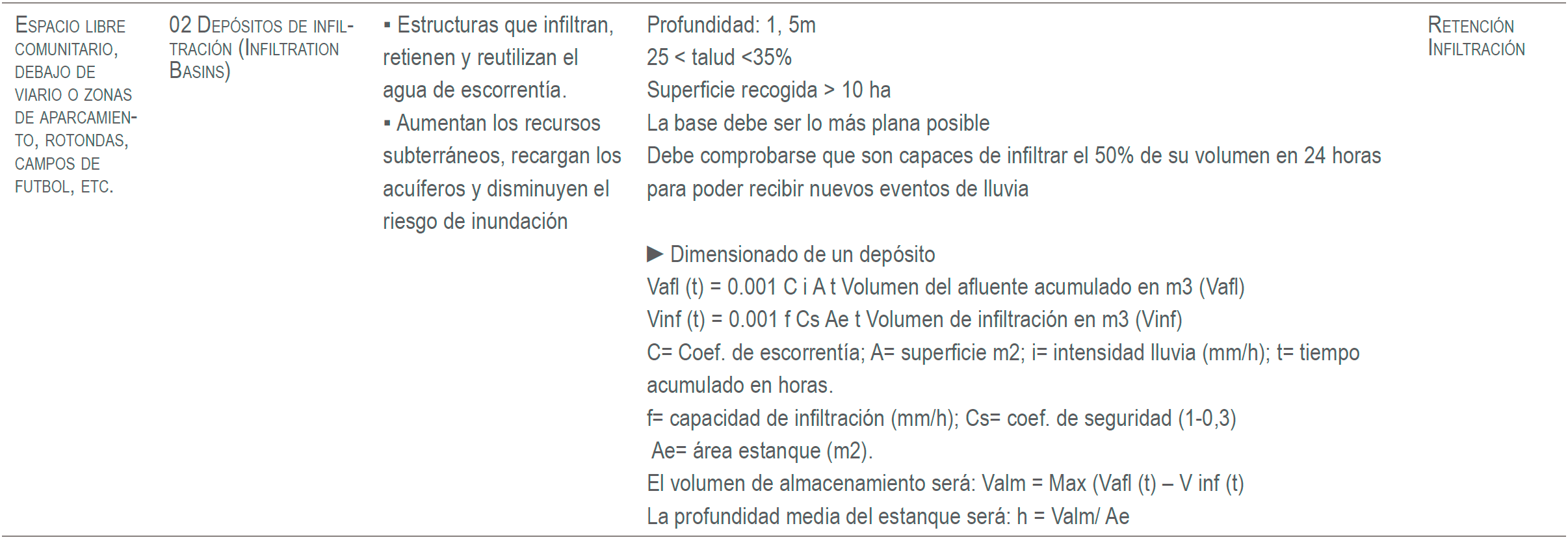

02 DEPÓSITOS DE INFILTRACIÓN
Son depresiones en el terreno o embalses poco profundos, cerrados y de forma irregular, ubicados en terrenos permeables, que se diseñan para almacenar temporalmente, depurar e infiltrar gradualmente la escorrentía de lluvia de superficies cercanas impermeables.
Suelen construirse mediante sistemas geocelulares de alta resistencia, o módulos de material plástico con un alto índice de huecos, formado por sistemas compactos o por la acumulación de componentes modulares, capaces de soportar el tráfico rodado. Si están cubiertos de vegetación, está deberá de soportar el encharcamiento.
Esquema de elementos de retención e infiltración de agua espacios comunitarios

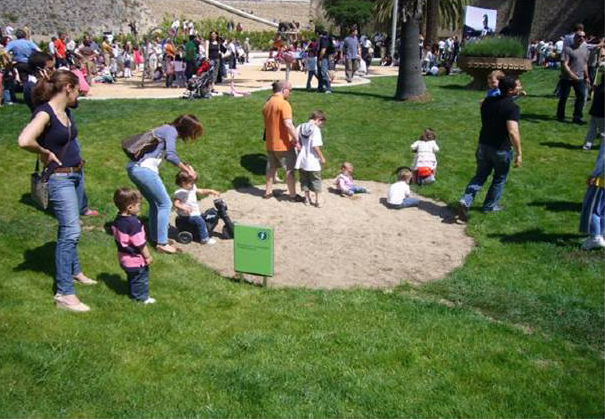

Estanques de retención del Parque Joan Revéntos y depósitos de infiltración del Parque de las Rieras de Horta. Fuente: Gestión Urbanística, Ayuntamiento de Barcelona,SOTO FERNÁNDEZ, R. (2016)
Intervenciones a escala de barrio
Sobre qué actúa
Combinación con otras soluciones
Elementos de medida
Indicador
Reducción de consumo energético por infiltración o captación del agua de lluvia (∆CE)
Indicador Secundario
% de pavimento permeable en la calle
Unidad
m2 de pavimento permeable en la calle→ ∆CE
Objetivo mínimo
>60% de m2
Objetivo deseable
>95% de m2
Método de medición / Formula
∆CE: [ A x B]
A: m3 (infiltrados o captados). Depende de la solución
B: Consumo energético en MWh por cada m3 tratado en la EDAR
NIVEL DE PLANEAMIENTO
Planificación urbanística
Plan Parcial
Reforma de espacios comunitarios
Planes especiales (Campus universitarios, centros hospitalarios, etc)
Agentes implicados
Técnicos de la administración local
Gestores de espacios naturales, recursos hídricos, etc.
Comunidades de vecinos
Asociaciones y cooperativas
Promotores inmobiliarios
Empresas de mantenimiento, infraestructuras, residuos, etc.
Equipo de diseño y planificación
Posibles actuaciones impulsadas por la administración:
Realización de una cartografía de los suelos libres disponibles con alta capacidad de infiltración
Facilitar herramientas de cálculo de los volúmenes de captación y recepción
¿Qué debemos tener en cuenta para su implementación?
• La presencia de servicios subterráneos, como fibra óptica, cables eléctricos y telefónicos, o tuberías de drenaje.
• Mantenimiento de limpieza del espacio comunitario.
• La permeabilidad del suelo, recomendándose la realización de los ensayos geotécnicos pertinentes que comprueben la capacidad filtrante del mismo
• No se recomienda su uso en lugares con suelos inestables o zonas con riesgo de contaminación (industria, etc.)
• Es necesario comprobar el nivel freático está al menos 1,2 m por debajo de la base del sistema.
EJEMPLOS
Jornadas SUDS 2017 Observatorio del agua. Retos y futuros en España
SUDS, Gestión Urbanística, Ayuntamiento de Barcelona
